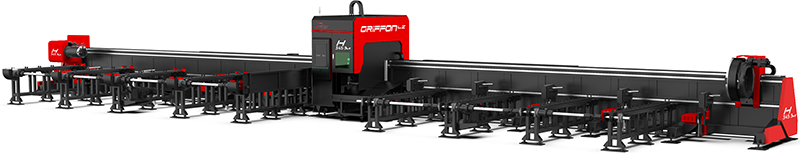

Machine de découpe laser tube GRIFFON LZ H345-3M

construction métallique, la métallurgie,
ainsi que dans des applications de fabrication de structures métalliques complexes, comme celles utilisées dans les bâtiments industriels, les infrastructures et l'énergie renouvelable.

Ce modèle permet de découper des tubes ronds, carrés, rectangulaires, ainsi que des profilés en U, H, L, avec un diamètre maximum de 345 mm et une longueur pouvant atteindre jusqu'à 12 mètres.
Il est équipé de 3 mandrins numériques intelligents qui assurent une stabilité optimale des tubes pendant la découpe, garantissant une précision constante et une performance optimale, même pour des pièces de grande taille ou des configurations complexes.

La technologie de découpe fibre laser utilisée dans le GRIFFON LZ permet une fusion et une vaporisation précises des matériaux pour des découpes nettes et propres.
Le système de guidage du laser assure une précision accrue, même pour des motifs et trajectoires complexes, garantissant des tolérances serrées.

Pour améliorer la productivité, la machine est équipée d'une commande numérique intuitive et du logiciel CAO-FAO Libellula TUBE, permettant une gestion efficace des projets de découpe.
Le système de chargement et déchargement automatique optimise le processus en réduisant les interventions humaines et en facilitant le flux de travail.

En résumé, le GRIFFON LZ H345-3M est une machine de découpe à la pointe de la technologie, idéale pour répondre aux besoins exigeants en matière de découpe de tubes longs et de profilés métalliques, offrant un rendement élevé et des coûts d'exploitation réduits, tout en garantissant une grande flexibilité et précision pour des applications industrielles variées.

Caractéristiques techniques de la GRIFFON LZ H345-3M :

• Puissance laser : 1,5 kW - 3 kW

• Type de coupe : tube, profilés ronds, carrés, rectangulaires, U, H, L

• Système de refroidissement de buse : air

• Contrôle de hauteur capacitif (THC)

• Mandrins numériques intelligents

• Interface utilisateur intuitive et simple

• Systèmes d'alignement automatique des tubes et de gestion des gaz auxiliaires basse pression.

Caractéristiques techniques de la table de découpe laser

• Coupe tube pipe laser à haute vitesse 1500w-3000w

• Mandrins numériques intelligents

• Système CNC intelligent

• Résonateur 1,5KW à  3KW

• Tête de découpe autofocale

• Refroidissement de buse standard par air

• THC, contrôle de hauteur capacitif

• Mandrins numériques intelligents

• Découpe des profilés  ronds, carrés, rectangulaires, U, H, L

• Châssis machine solide

• Cadre en acier ouvert renforcé

• Poutre en aluminium

• Table de travail extractible pour favoriser le chargement et déchargement des matières

• Armoire électrique intégrée

• CNC intuitive et simple

• Prise en charge du logiciel d'imbrication

• Armoire électrique intégrée

• CNC intuitive et simple

• Intégration des fichiers .dxf, .plt, .dwg, .ai, G-code

• Gaz auxiliaire basse pression

• Alarme d'erreur de coupe

• Installation automatique

• Griffes identiques pour couple de serrage de 20 à 200mm.

• Guidage linéaire

• Climatisation

• Lubrification automatique

• Tête de découpe laser : BLT, PRECITEC, RAYTOOLS

L160L220H230H345

ZONE DE TRAVAIL

6300 mm6300 mm6300 mm6300 mm

VITESSE DE LIAISON MAXIMALE

140m/min140m/min140m/min140m/min

ACCELERATION MAXIMALE

1,5G1,5G1,5G1,5G

PRECISION DE POSITIONEMENT

±0,03mm±0,03mm±0,03mm±0,03mm

FORME DE SECTION DE TUYAU

Rond, carré, rectangulaireRond, carré, rectangulaireRond, carré, rectangulaireRond, carré, rectangulaire

GAMME DE TAILLES DE TUBES

rond : Φ16-Φ155mm
carré : □16-□155mm
rectangulaire : Coté long ≤ 155mm

rond : Φ20-Φ220mm
carré : □20-□220mm
rectangulaire : Coté long ≤ 220mm

rond : Φ20-Φ220mm
carré : □20-□220mm
rectangulaire :Φ≤ 220mm

rond : Φ20-Φ345mm
carré : □20-□240mm
rectangulaire : Φ≤ 345mm

LONGUEUR MAXI DE TUYAU

6.3m6.3m6.5m/9.2m6.5m/9.2m

POIDS MAXIMUM DU TUYAU

100Kg  16Kg/m200Kg  30Kg/m200Kg  30Kg/m500Kg  83Kg/m

LONGUEUR DE SUPPRESSION MAXIMALE

2m2m2m2m

RESTE LE PLUS COURT

150mm150mm200mm200mm

PRECISION DE POSITIONNEMENT

±0.03mm±0.03mm±0.03mm±0.03mm

PRECISION DE REPOSITIONNEMENT

±0.02mm±0.02mm±0.02mm±0.02mm

VITESSE MAXIMALE DU MANDRIN

80r/min80r/min120r/min120r/min

VITESSE MAXIMALE DE L'AXE D'ALIMENTATION DU MANDRIN

90m/min90m/min120m/min120m/min

VITESSE MAXIMALE DE L'AXE DE LA TETE LASER

90m/min90m/min90m/min90m/min

VITESSE MAXIMALE ACCELEREE DE L'AXE D'ALIMENTATION DU MANDRIN

1G1G1.2 G1.2 G

VITESSE MAXIMALE ACCELEREE DE L'AXE DE TETE LASER

1G1G1.2 G1.2 G

VITESSE MAXIMALE DE L'AXE Z

60m/min60m/min60m/min60m/min
